BTC 127mm Oilfield Couplings SMLS Casing Couplings API 5CT Standard
| Standards: | API 5CT | Grades: | J/K55، N80-1/Q، L80-1، 80SS، L80-3Cr، L80 13Cr، L80-9CR، Super 13Cr، P110، P110-13CR، TP110S |
| Size range: | OD-127mm-356.12mm (4-1/2''-13-3/8'') | Thread buckle type: | BTC/STC/LTC |
| Manufacturing type: | بدون درز | Inspection: | NDT و غیره طبق api 5ct و 5b |
| High Light: | کوپلینگ های پوششی SMLS,کوپلینگ های میدان نفتی EUE NUE,کوپلینگ های میدان نفتی 127 میلی متری |
||
پیوندهای محفظه ای؛ SMLS؛ EUE & NUE پیوندها؛ OILFIELDDUSE ؛ مواد اصلی پیوندها؛ استاندارد API 5CT
نام محصول: پیوندهای محفظه ای؛ SMLS؛ EUE & NUE پیوندها؛ OILFIELD TOOLS USE؛ پیوندهای اصلی
استانداردها: API SPEC 5CT، API SEPC 5B، API-7
ماده/صنعت فولاد: J/K55، N80، L80-1، 80SS، L80-3Cr، L80 13Cr، L80-9CR، Super 13Cr، P110، P110-13CR، TP110S و غیره.
مشخصات: OD-127mm-356.12mm (4-1/2'-13-3/8')
نوع قفل رشته: BTC/STC/LTC
اتصال محفظه بخشی از اتصال محفظه برای انتقال بار محیطی است و همچنین حلقه ضعیف است که مستعد تصادفات شکست است.
این به خوبی شناخته شده است، یکپارچگی چاه در چرخه زندگی نه تنها توسط قدرت اتصال رشته ای از محفظه محدود می شود، بلکه توسط عملکرد مهر و موم رشته های اتصال (هان و وانگ،۱۹۹۹)بنابراین، مطالعه یکپارچگی مهر و موم کوپلیشن های محفظه تحت بار نامنظم بسیار مهم است.

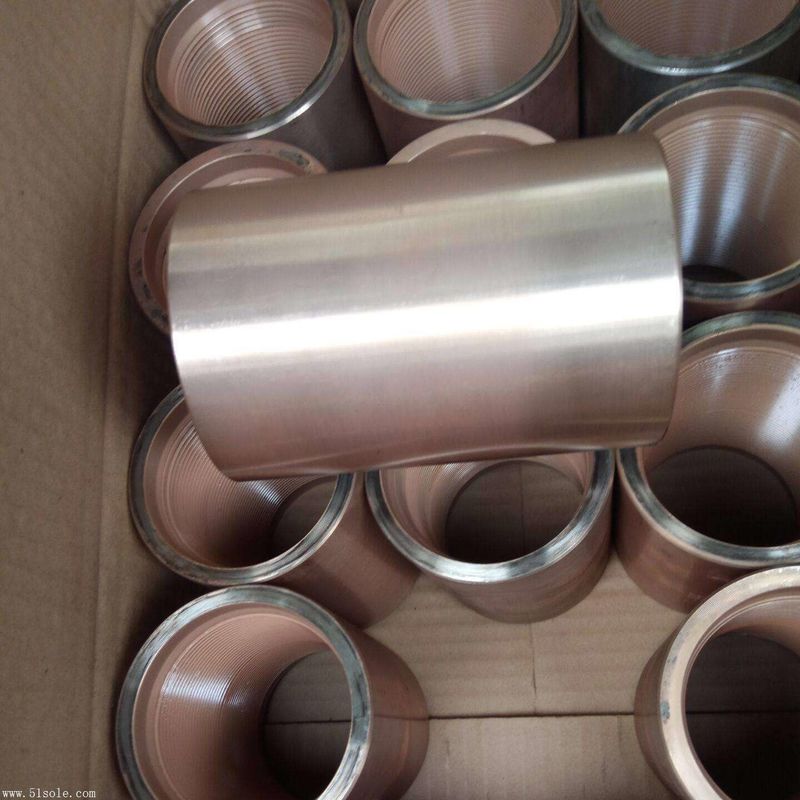

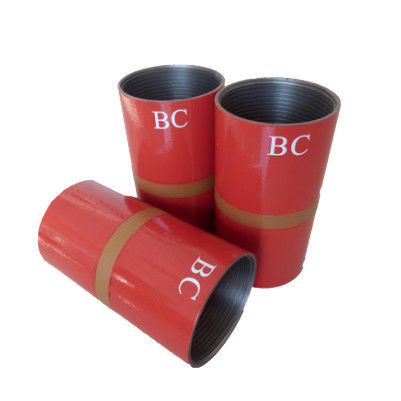

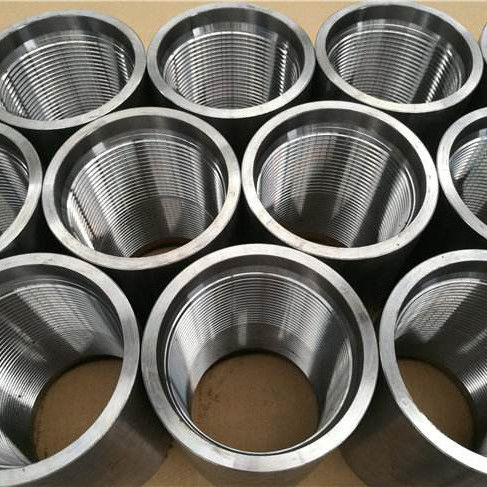

جفت گیری قفس:یک طول کوتاه از لوله استفاده می شود برای اتصال دو مفصل ازپوشش. یک پیوندهای محفظه دارای رشته های داخلی (زنانه)شکل رشته) برای مطابقت با رشته های خارجی (شکل رشته مردانه) از مفاصل طولانی محفظه ماشین آلات. دو مفصل محفظه ماشین آلات در انتهای متضاد اتصال محفظه ماشین آلات محفظه ماشین آلات.
فهرست اندازه ی اتصال STC/LTC
| اندازه (در) | لوله OD mm | اتصال OD W mm | حداقل طول NL mm | قطر سوراخ Q mm | عمق سوراخ q mm | عرض سطح بیئرینگ b mm | دست محکم ایستاده A | فاصله از انتهای لوله تا مرکز اتصال پس از کشش J mm | شماره رشته برای هر اینچ | وزن KG، اتصال کوتاه | وزن در کیلوگرم |
| 4-1/2" | 114.3 | 127 | 158.75 ((قصاص))/177.8 ((طويل)) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 ((قصاص) /196.85 ((طويل) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2" | 139.7 | 153.67 | 171.45 ((قصر)) /203.2 ((طويل)) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7 فوت | 177.8 | 194.46 | 184.15 ((قصير) / 228.6 ((طويل) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8" | 244.48 | 269.88 | 196.85 ((کوتاه) /266.7 ((طول) | 248.44 | 11.0 | 6.35 | سه و نیم | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4" | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | سه و نیم | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | سه و نیم | 12.7 | 8 | 25.66 | - |
| 16 فوت | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | سه و نیم | 12.7 | 8 | 34.91 | - |
| 18-5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | سه و نیم | 12.7 | 8 | 54.01 | - |
| 20 فوت | 508 | 533.4 | 228.6 ((قصير) / 292.1 ((طويل) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |
فهرست اندازه ی جفت گیری BTC
| اندازه (در) | لوله OD mm | اتصال OD W mm | حداقل طول NL mm | قطر سوراخ Q mm | عرض سطح بیئرینگ b mm | دست محکم ایستاده A | فاصله از انتهای لوله تا مرکز اتصال پس از کشش J mm | شماره رشته برای هر اینچ | وزن KG |
| 4-1/2" | 114.3 | 127 | 225.42 | 117.86 | 3.18 | نصف | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2" | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7 فوت | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4" | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16 فوت | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8 | 12.7 | 5 | 40.28 |
| 18-5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8 | 12.7 | 5 | 62.68 |
| 20 فوت | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8 | 12.7 | 5 | 50.1 |
