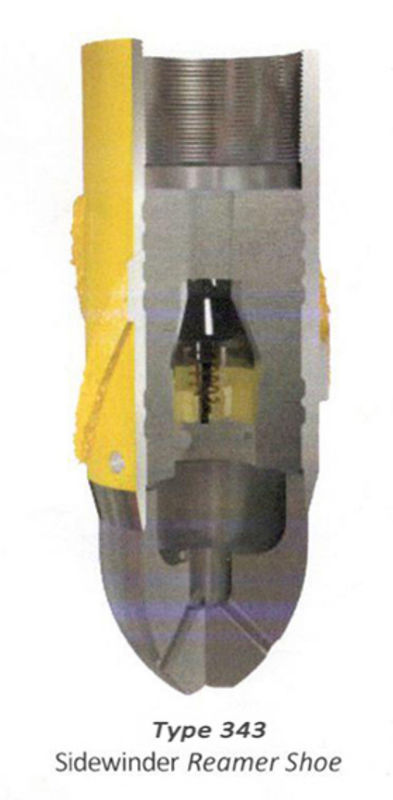

کفش شناور REAMER SERIES 343
(مستقل) 343 سری REAMER کفش شناور، ابزار سیمان کاری، تجهیزات شناور، ابزار چاه سوراخ
مزایا و ویژگی های اصلی
1- کفش‌های شناور سری 343 را می‌توان با گزینه‌های زیادی برای مناسب‌سازی محصول برای استفاده در شرایط متوسط تا نامطلوب به خوبی ارائه کرد.

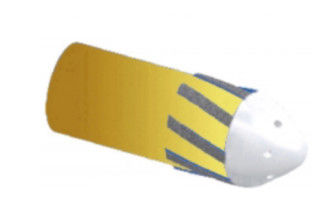

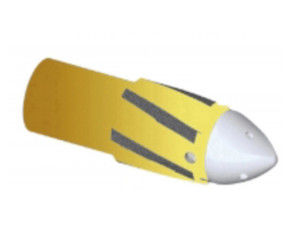

2- تیغه های روکش دار کاربید حلزونی که از کانتور بینی تا قطر سوراخ کفش امتداد می یابد.
3- دماغه گلوله ای با چندین جت پایین.
کفش های 4 سوپاپ و دو سوپاپ موجود می باشد.

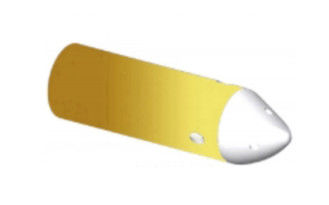

5- بینی خارج از مرکز با چند جت پایین.

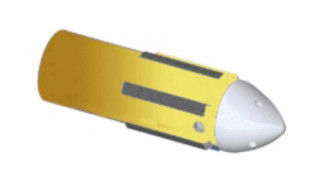

6- پدهای مارپیچی یا مستقیم با روکش کاربید یا بدون پوشش.
7-شیرهای شناور پر کننده اوریفیس موجود است
8- مقادیر پر کردن خودکار موجود است
منحرف کننده های 9 توپ موجود است

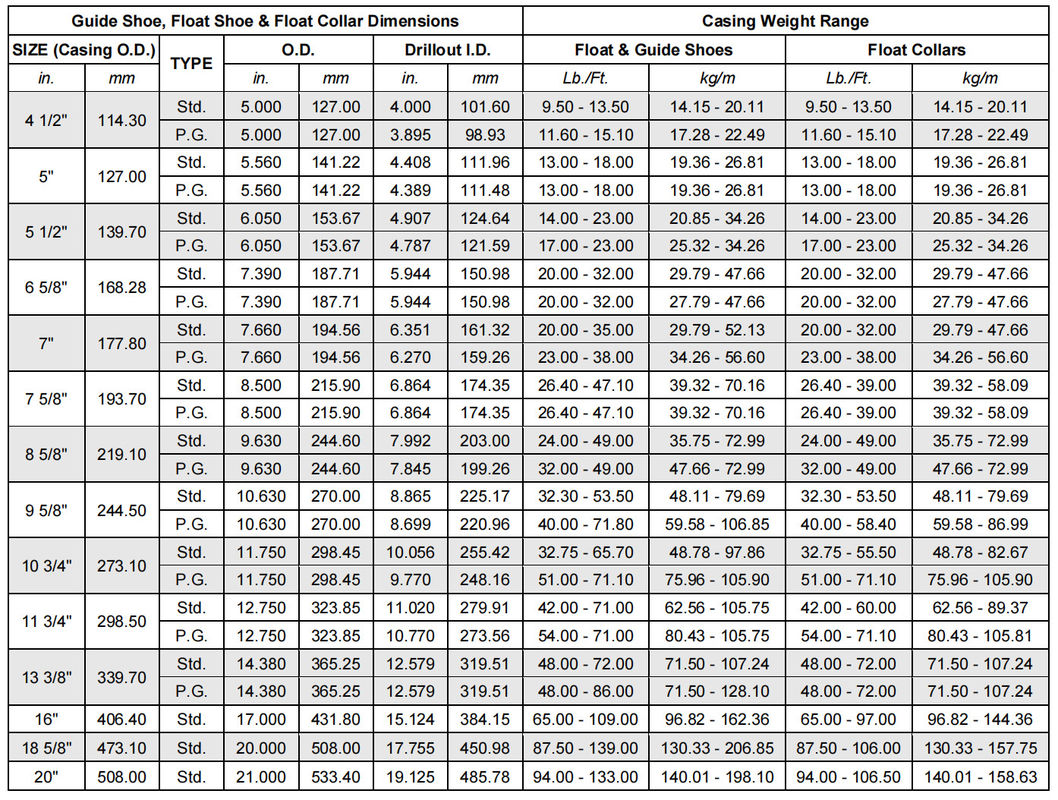

| ابعاد کفش راهنما، کفش شناور و یقه شناور |
|
|
|
|
|
|
محدوده وزن بدنه |
|
|
|
| اندازه (OD) |
|
تایپ کنید |
OD |
|
شناسه حفاری |
|
کفش شناور و راهنما |
|
یقه شناور |
|
| که در |
میلی متر |
|
که در |
میلی متر |
که در |
میلی متر |
پوند/فوت |
کیلوگرم بر متر |
پوند/فوت |
کیلوگرم بر متر |
| 4-1/2. |
114.3 |
Std |
5 |
127 |
4 |
101.6 |
9.5-13.5 |
14.15-20.11 |
9.5-13.5 |
14.15-20.11 |
| PG |
5 |
127 |
3.895 |
98.93 |
11.6-15.1 |
17.28-22.49 |
11.6-15.1 |
14.15-20.11 |
| 5 |
127 |
Std |
5.56 |
141.22 |
4.408 |
111.96 |
13-18 |
19.36-26.81 |
13-18 |
19.36-26.81 |
| PG |
5.56 |
141.22 |
4.389 |
111.48 |
13-18 |
19.36-26.81 |
13-18 |
19.36-26.81 |
| 5-1/2. |
139.7 |
Std |
6.05 |
153.67 |
4.907 |
124.64 |
14-23 |
20.85-34.26 |
14-23 |
20.85-34.26 |
| PG |
6.05 |
153.67 |
4.787 |
121.59 |
17-23 |
25.32-34.26 |
17-23 |
25.32-34.26 |
| 6-5/8. |
168.28 |
Std |
7.39 |
187.1 |
5.944 |
150.98 |
20-32 |
29.79-47.66 |
20-32 |
29.79-47.66 |
| PG |
7.39 |
187.1 |
5.944 |
150.98 |
20-32 |
27.79-47.66 |
20-32 |
27.79-47.66 |
| 7 |
177.8 |
Std |
7.66 |
194.56 |
6.351 |
161.32 |
20-35 |
29.79-52.13 |
20-32 |
29.79-47.66 |
| PG |
7.66 |
194.56 |
6.27 |
159.26 |
23-38 |
34.26-56.6 |
23-38 |
34.26-56.6 |
| 7-5/8. |
193.7 |
Std |
8.5 |
215.9 |
6.864 |
174.35 |
26.4-47.1 |
39.32-70.16 |
26.4-39 |
39.32-58.09 |
| PG |
8.5 |
215.9 |
6.864 |
174.35 |
26.4-47.1 |
39.32-70.16 |
26.4-39 |
39.32-58.09 |
| 8-5/8. |
219.1 |
Std |
9.63 |
244.6 |
7.992 |
203 |
24-49 |
35.75-72.99 |
24-49 |
35.75-72.99 |
| PG |
9.63 |
244.6 |
7.845 |
199.26 |
32-49 |
47.66-72.99 |
32-49 |
47.66-72.99 |
| 9-5/8. |
244.5 |
Std |
10.63 |
270 |
8.865 |
225.17 |
32.3-53.5 |
48.11-79.69 |
32.3-53.5 |
48.11-79.69 |
| PG |
10.63 |
270 |
8.699 |
220.96 |
40-71.8 |
59.58-106.85 |
40-58.4 |
59.58-86.99 |
| 10-3/4. |
273.1 |
Std |
11.75 |
298.45 |
10.056 |
255.42 |
32.75-65.7 |
48.78-97.86 |
32.75-55.5 |
48.78-82.67 |
| PG |
11.75 |
298.45 |
9.77 |
248.16 |
51-71.1 |
75.96-105.9 |
51-71 |
75.96-105.9 |
| 11-3/4. |
298.5 |
Std |
12.75 |
323.85 |
11.02 |
279.91 |
42-71 |
62.56-105.75 |
42-60 |
62.56-89.37 |
| PG |
12.75 |
323.85 |
10.77 |
273.56 |
54-71 |
80.43-105.75 |
54-71.1 |
80.43-105.81 |
| 13-3/8. |
339.7 |
Std |
14.38 |
365.25 |
12.579 |
319.51 |
48-72 |
71.5-107.24 |
48-72 |
71.5-107.24 |
| PG |
14.38 |
365.25 |
12.579 |
319.51 |
48-86 |
71.5-128.1 |
48-72 |
71.5-107.24 |
| 16 |
406.4 |
Std |
17 |
431.8 |
15.124 |
384.15 |
65-109 |
96.82-162.36 |
65-97 |
96.82-144.36 |
| 18-5/8. |
473.1 |
Std |
20 |
508 |
17.755 |
450.98 |
87.5-139 |
130.33-206.85 |
87.5-106 |
130.33-157.75 |
| 20 |
508 |
Std |
21 |
533.4 |
19.125 |
485.78 |
94-133 |
140.01-198.1 |
94-106.5 |
140.01-158.63 |
|
یادداشت:
1. Std.تجهیزات درجه یک از مواد K-55 ساخته شده و در برابر H2S مقاوم هستند.Std.تجهیزات کفش برای استفاده با تمام درجه های پوشش مناسب است.
Std.تجهیزات یقه برای استفاده با گریدهای API L-80/N-80 و کمتر، از جمله هر نوع فولاد اختصاصی مشابه، مناسب است.PG
کفش‌ها و یقه‌های (درجه ممتاز) از فولاد با استحکام بالا ساخته شده‌اند یا از مشخصات P-110 فراتر می‌روند.
هنگامی که لازم است یک کفش یا یقه دارای خواص شیمیایی و فیزیکی دقیق یک درجه خاص از فولاد، مانند L-80 یا
C-90، سپس لازم است به سفارش خاص.
2. Std.و تجهیزات PG با اتصالات API 8 دور یا تکیه گاه در دسترس هستند.
* سایز 4-1/2 اینچ تا 9-5/8 اینچ Std.تجهیزات با جعبه LT&C و پین ST&C مبله شده است.
* تجهیزات PG از اندازه 4-1/2 تا 9-5/8 اینچ با جعبه و پین LT&C مبله شده است.
* تجهیزات سایز 10-3/4 تا 20 اینچ با جعبه و پین ST&C مبله شده است.
3. این ابعاد و محدوده وزن برای Std اعمال می شود.و فقط تجهیزات شناور PG 8 دور و تکیه گاه.سایر تجهیزات ممکن است متفاوت باشد
از مشخصات فوقابعاد و محدوده وزن را روی برچسب های مجهز به تجهیزات بررسی کنید.
